产品名称：
TYFB-3600涡轮分子泵
B-3600分子泵电源
产品参数：
TYFB-3600涡轮分子泵结构简图见图-1，技术数据见表-1，抽速曲线见图-2，对氮气及氢气的压缩比见图-3。
|
表-1 TYFB-3600涡轮分子泵技术参数表 |
||
|
型号 |
TYFB-3600 |
|
|
高真空法兰 |
400 ISO-K |
|
|
前级管道法兰 |
100 ISO-K |
|
|
抽气速率(L/S) |
3600 |
|
|
压缩比 |
N2 |
>108 |
|
H2 |
>6X102 |
|
|
极限压强(Pa) |
<2×10-6 |
|
|
额定转速(rpm) |
13500 |
|
|
使用轴承 |
进口陶瓷轴承 |
|
|
振动值（μm） |
≤0.15 |
|
|
启动时间(min) |
<11 |
|
|
停机时间(min) |
<16 |
|
|
建议采用的前级泵（L／S） |
30-70 |
|
|
充油量(ml) |
100 |
|
|
冷却方式 |
水冷 |
|
|
冷却水温度（℃） |
≤20 |
|
|
冷却水流量(L/min) |
1 |
|
|
泵体烘烤温度（℃） |
<120 |
|
|
环境温度（℃） |
5-40 |
|
|
安装方向 |
垂直±5° |
|
|
泵重量(kg) |
≈124 |
|

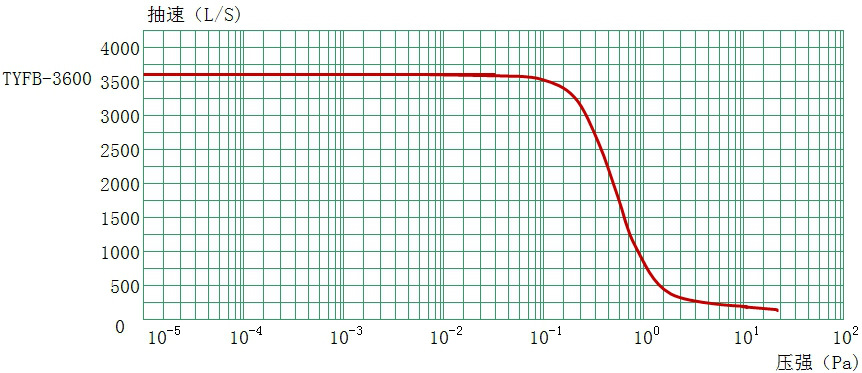

图-2 TYFB-3600涡轮分子泵抽速曲线

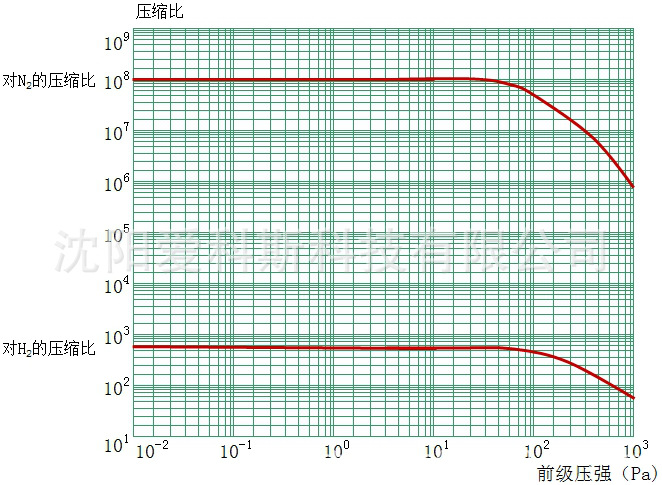

图-3 TYFB-3600涡轮分子泵对氮气及氢气的压缩比曲线
PVD真空镀膜机专用涡轮分子泵，详情请联系客服。
