一、设备用途

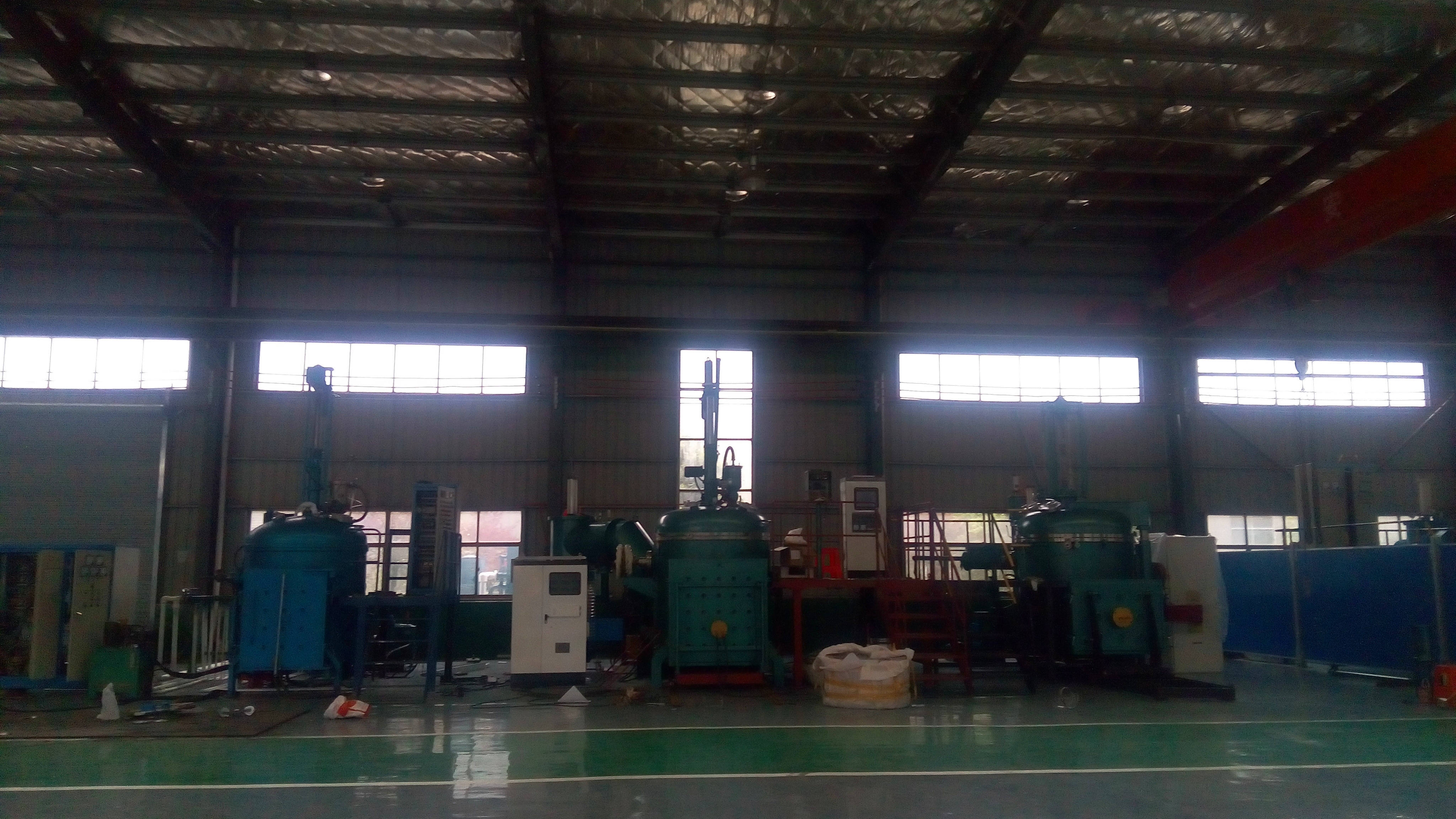

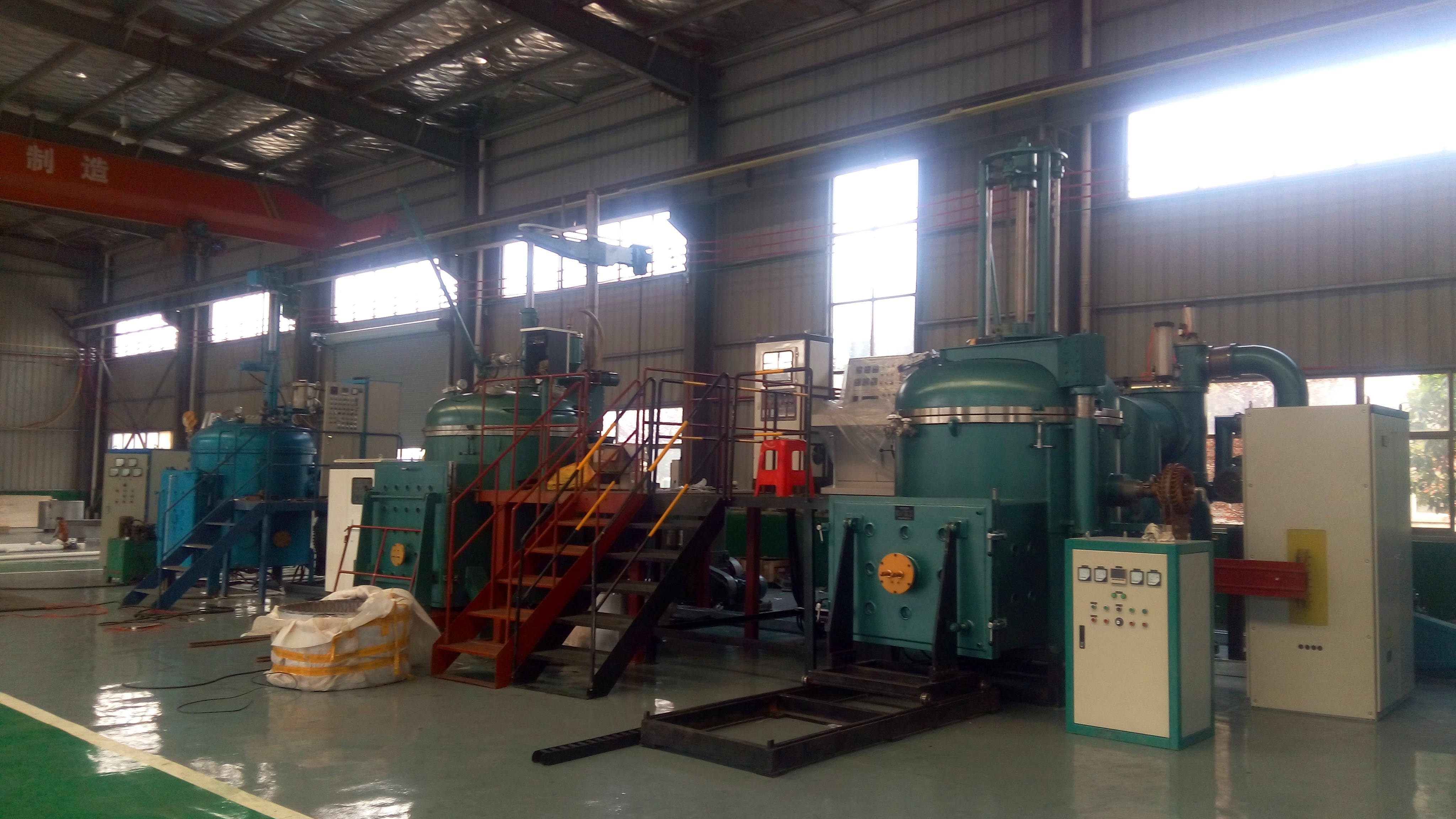

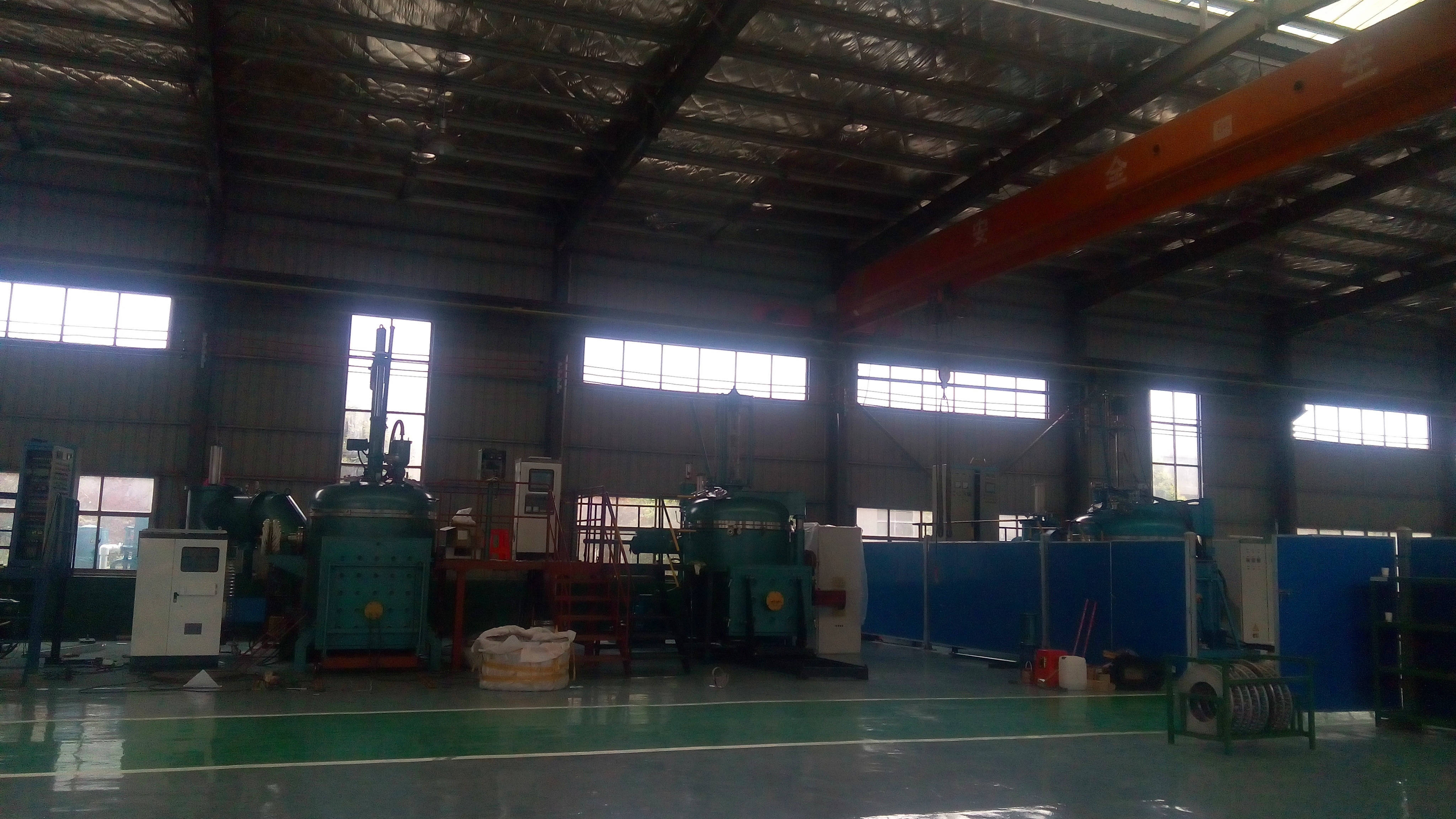

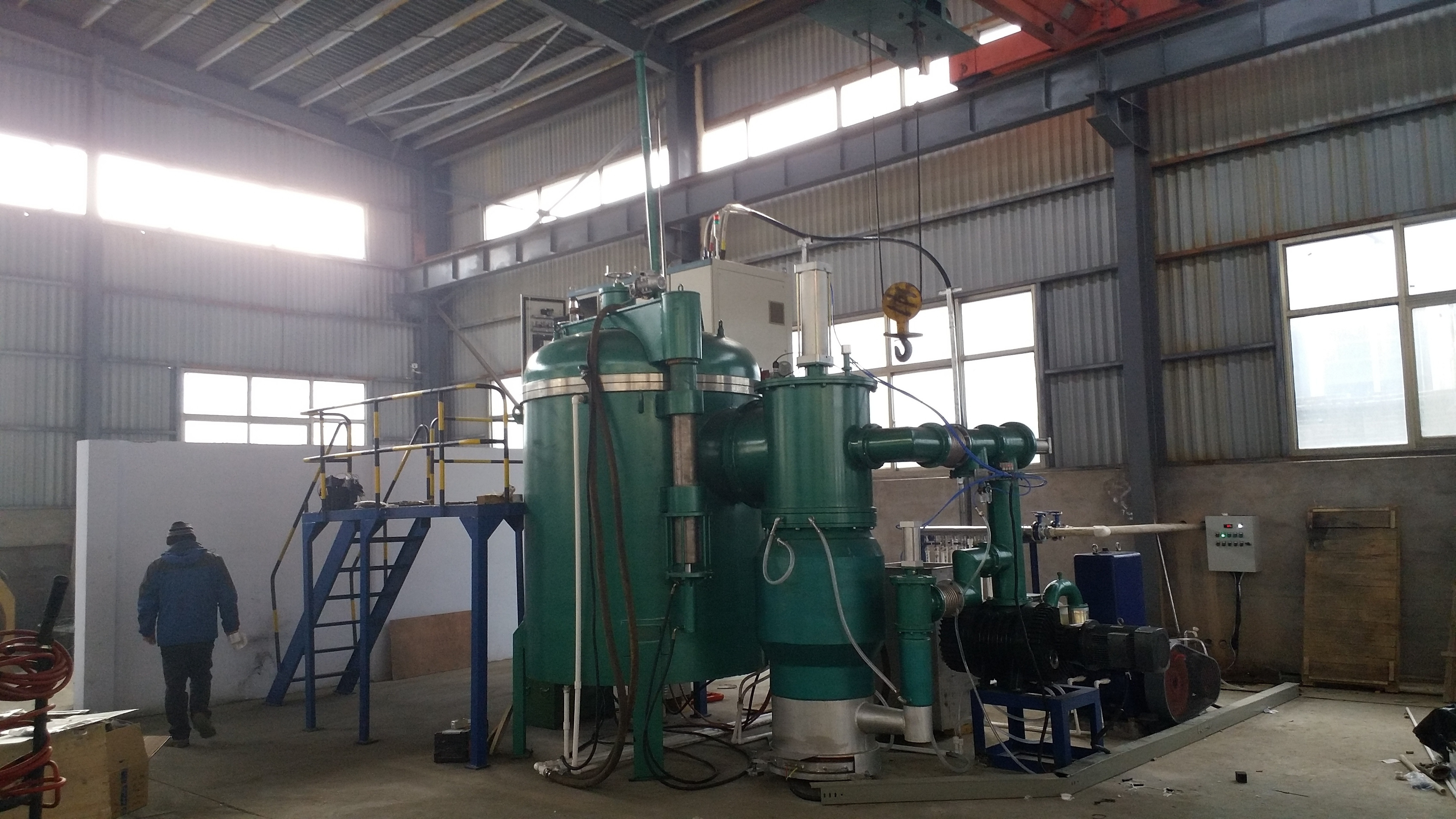

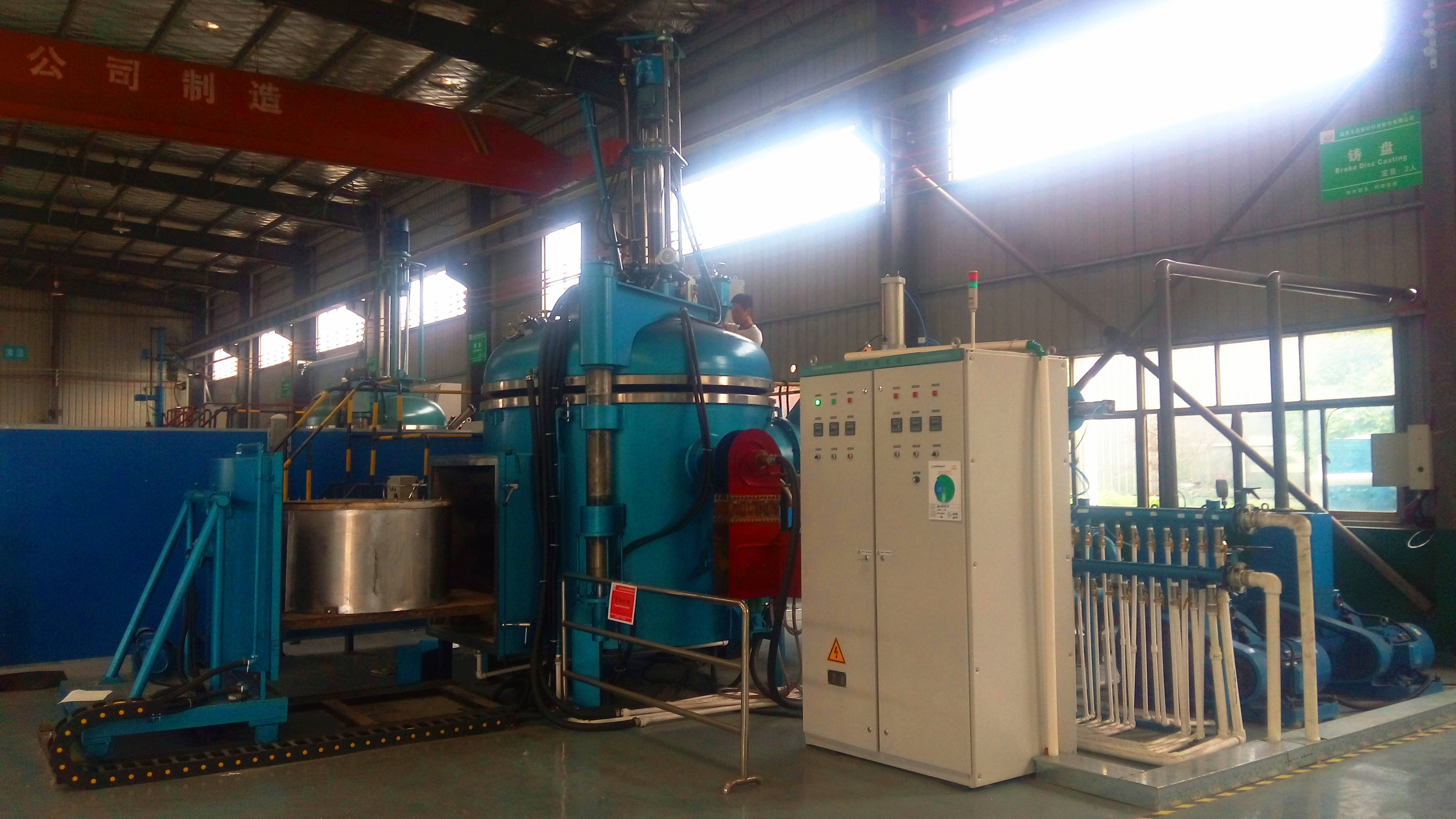

ZG-0.2L周期式真空感应熔炼铸造炉是熔炼坩埚封闭在真空室中，利用电磁感应产生的涡流热

做热源（电能转换成热能）。在真空状态下进行金属的冶炼并浇铸，从而得到高质量材料的熔炼设

备。可用于精密合金、高温合金、镍基、钴基、稀土金属、多晶硅等金属的熔炼，

主要由炉盖、转塔、炉体、炉门、加料装置、测温装置、捣料装置、中频电源、进电装置、倾

炉浇铸装置、模具加热炉、锭模转盘、真空系统、电气控制系统、闭式冷却设备系统等构成

二、技术参数

1、熔炼炉技术参数：

额定容量：200kg

线圈尺寸：直径380mm  高度500mm

线圈材质：T2铜

熔化速度：200Kg/h

熔炼环境：真空或惰性气体状态。

炉体直径：1800mm（以设计数据为准）

最高温度：1700℃

坩埚材质：石墨坩埚、

极限作真空度：≤6.67X10^-3Pa（空炉、冷态、未通水）

中频电源型号：KGPS-200

电源额定功率：200KW

电源频率：1000Hz

温度测量方式： 钨铼热电偶测温  200-1600℃

控制系统：手动控制

浇注方式：液控倾翻坩埚

浇铸倾斜角度：-10-100°

模具材质：钢模具 或石墨模具

模具数量：1-4个

模具移动方式：转盘浇铸

设备布局尺寸：L:7000mm     W:5000mm  H:5000mm

2、模具加热炉：

加热方式：电阻加热

发热材料：电热管

加热温度：≤1000

加热炉电源：调压电源

输入电压：75V

电源功率：60KW

加热炉测温方式：热电偶测温

加热炉尺寸：直径¢1000mm,  高度:1200mm

3.真空系统配置：

熔炼真空机组：KT-600油扩散泵1台,ZJP-1200罗茨泵1台，H-150机械泵1台.

真空阀门：气动真空挡板阀门、

真空管道：碳钢真空管道+不锈钢波纹管

真空密封：腈青橡胶

真空测量计：真空压力表+复合真空计ZJ-27电离规管ZJ-52T电阻规管

充气阀：手动充气压力≤0.1MPa

放气阀：电动和手动

4、电力要求：

低压配电：3相/接地/中性

电源电压：380VAC±5%,50Hz

设备总功率：250KW

控制电压（内部产生）：220V  AC

5、冷却水参数

冷却设备：FB-350闭式冷却塔

水质：冷却水：软水

喷淋水自来水

冷却水量：40m/h（循环量）

最高进水温度 5℃-35℃；

出水温度<55℃.

进水压力0.15—0.25MPa.

6、、充气系统：

气体类型：氩气、氮气

控制方式：：自动和手动两种控制方式

三、主要配置及功能：

炉盖：炉盖升降机构、手动平移、观察视窗、双向密封插板阀门、直联机械泵、机械搅拌装置、

转塔：加料装置、热电偶测温装置。

熔炼炉：由炉体、炉门、感应线圈、倾炉转轴、导电主轴，汇流铜排、熔炼坩埚等组成、

炉门：侧开式炉门，密封圈、铰链锁紧、模具加热炉等组成。

模具加热炉：由炉内部分+炉门部分两部分组成。电源、变压器、水冷电极、连接铜排、发热体、

炉壳、保温层、热点偶测温、控制系统等组成。

模具转盘：不锈钢转盘、模具支座、电机、减速机、真空密封、转轴冷却、旋转控制系统等组成。

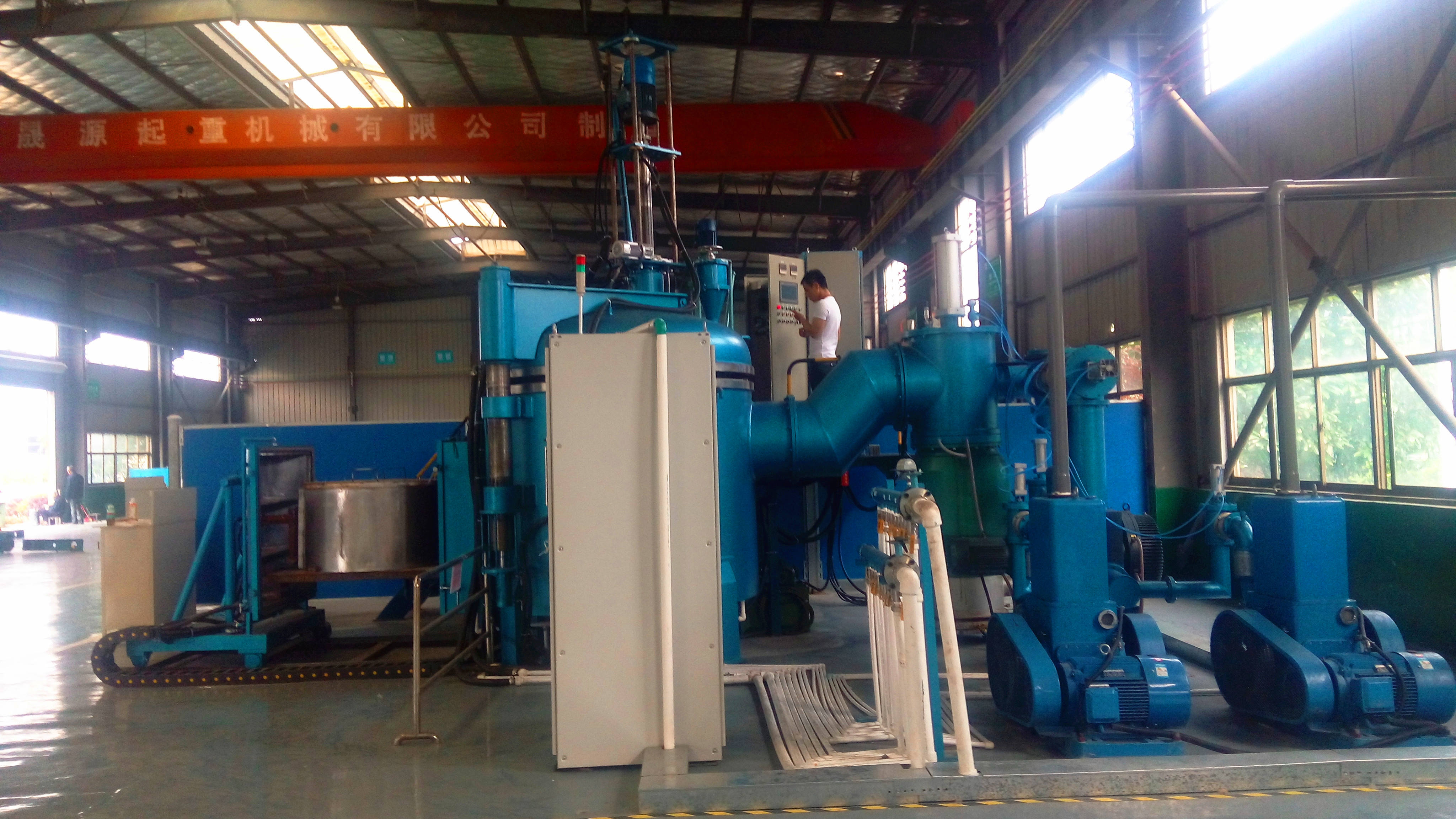

真空系统：三级真空机组、真空测量、充气阀门、放气阀门、真空系统冷却、真空控制系统等。

充放气系统：向炉内充入惰性气体（氩气）。充气阀门、充气管道、气源、气体流量计，放气阀等

电源：KGPS-200-1KHz中频电源、补偿电容、电路连接铜排等

电控系统：控制功率调节、模具加热、转盘浇铸、真空系统控制、液压站、气、水等。熔炼过程

中可以无纸记录各种数据，硬盘存储。定期拷贝，后台程序设定，多种冶炼工艺曲线制定。

液系统压：驱动炉盖升降、倾炉浇铸。由液压站、油缸、油管、控制系统等组成

水冷却系统：闭式冷却塔、分水器、集水器、水压、水温检测、报警、应急水源等。
