一．概述

真空感应熔炼炉利用中频感应加热的原理在真空状态或惰性气体保护下对镁合金进行熔化、浇铸。

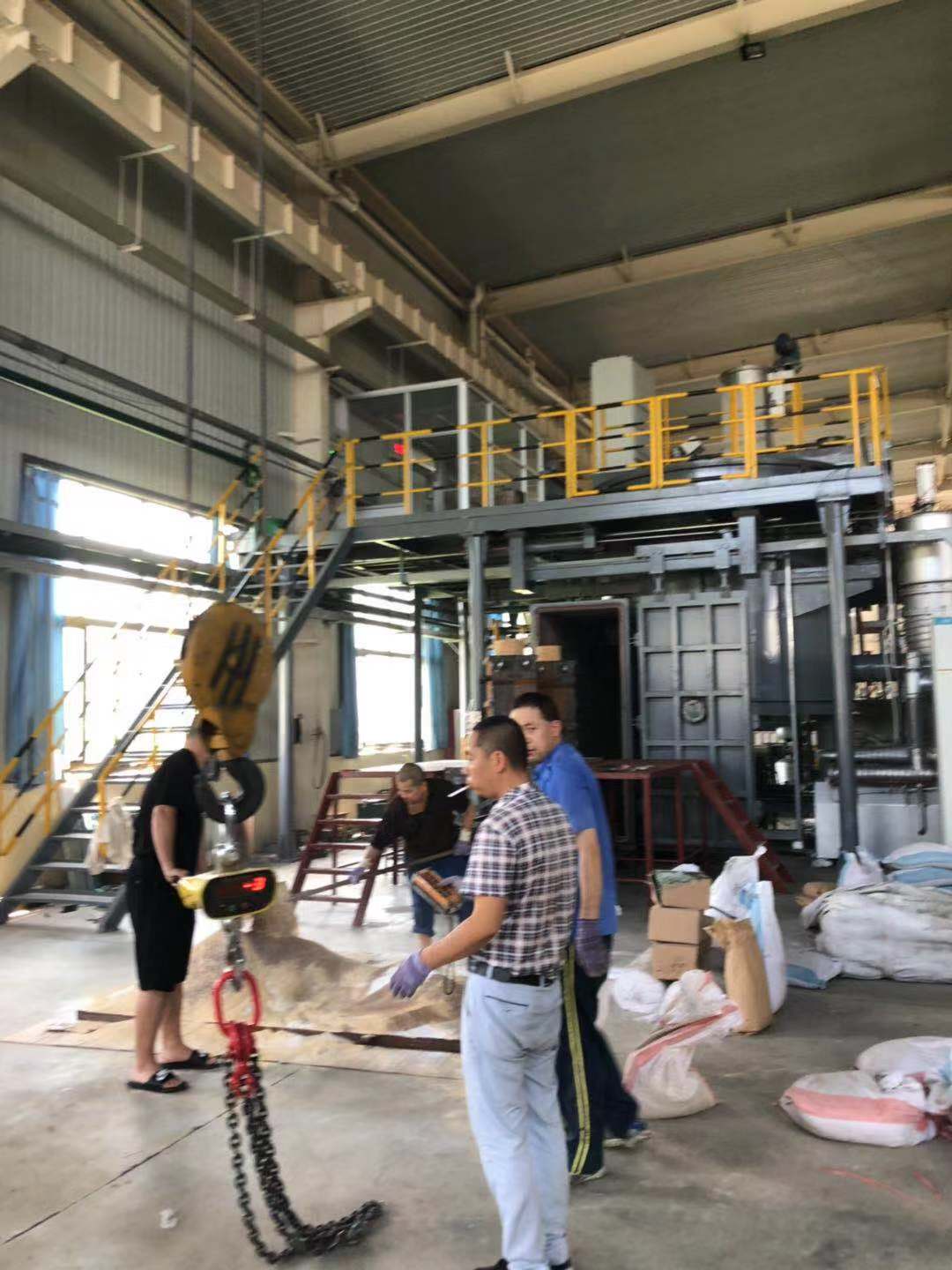

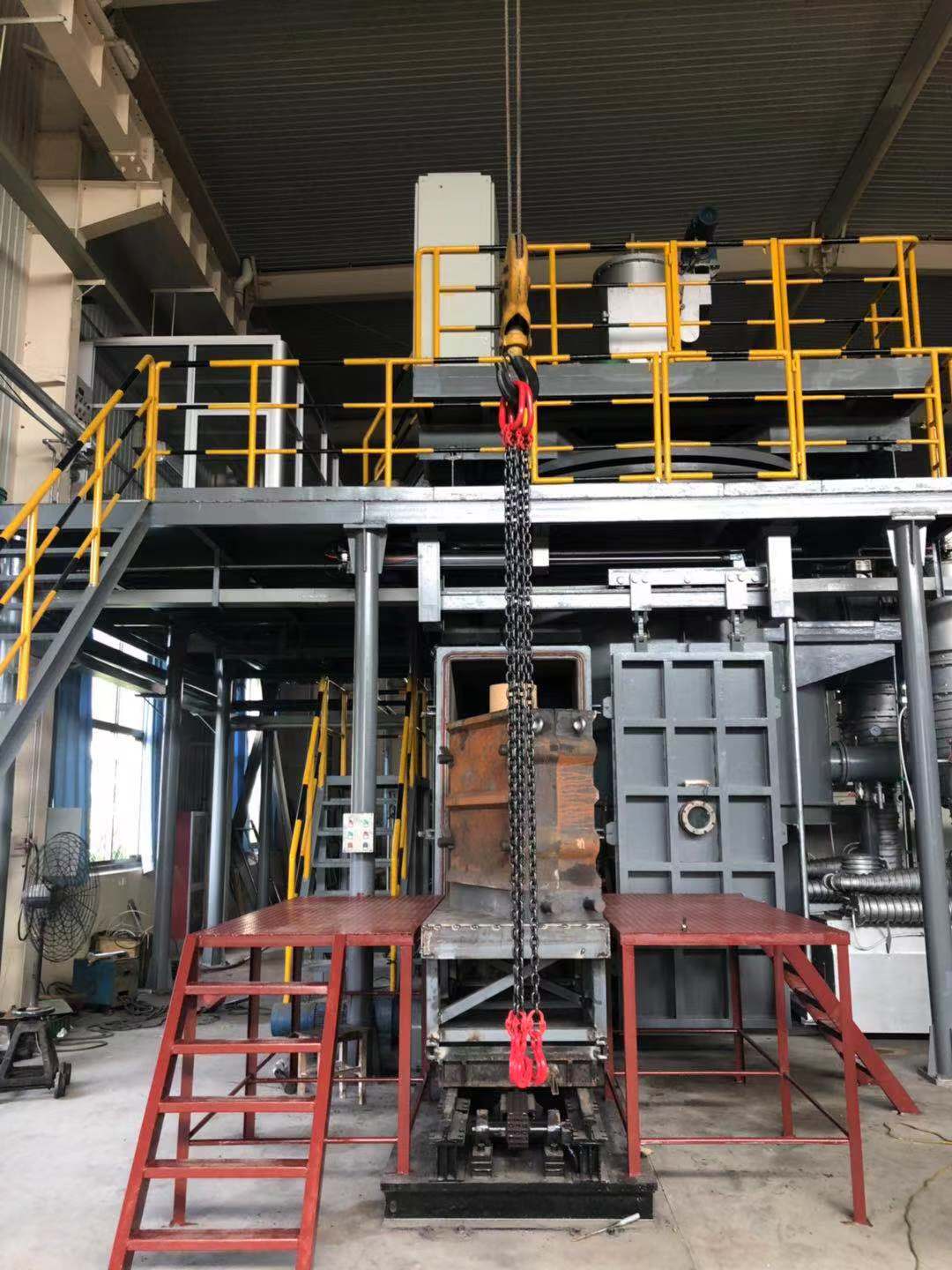

  本套设备为间歇式结构，额定容量200公斤镁合金真空感应熔炼炉，在氩气气氛条件下熔炼镁合金，可在熔炼过程中可以实现测温、机械搅拌等功能。

二、主要技术指标：

1、熔炼炉技术参数：

额定容量：200 kg  （以镁计）

金属比重：1.8g/cm³

熔炼环境：真空或惰性气体状态。

炉衬材质： 石墨坩埚、金属坩埚

最高温度：1750℃.

熔炼工作温度：700℃.

极限真空度: 6.67X10^-3pa  (空炉 冷态、未通水)

压升率：≤2Pa/h

电源类型：可控硅中频电源

电源：500KW

频率：1000Hz

温度测量方式：钨铼热电偶测温  测温范围≤1600℃

倾炉方式：液压

搅拌方式：机械搅拌

坩埚倾翻角度：0-100℃，0 - -10℃

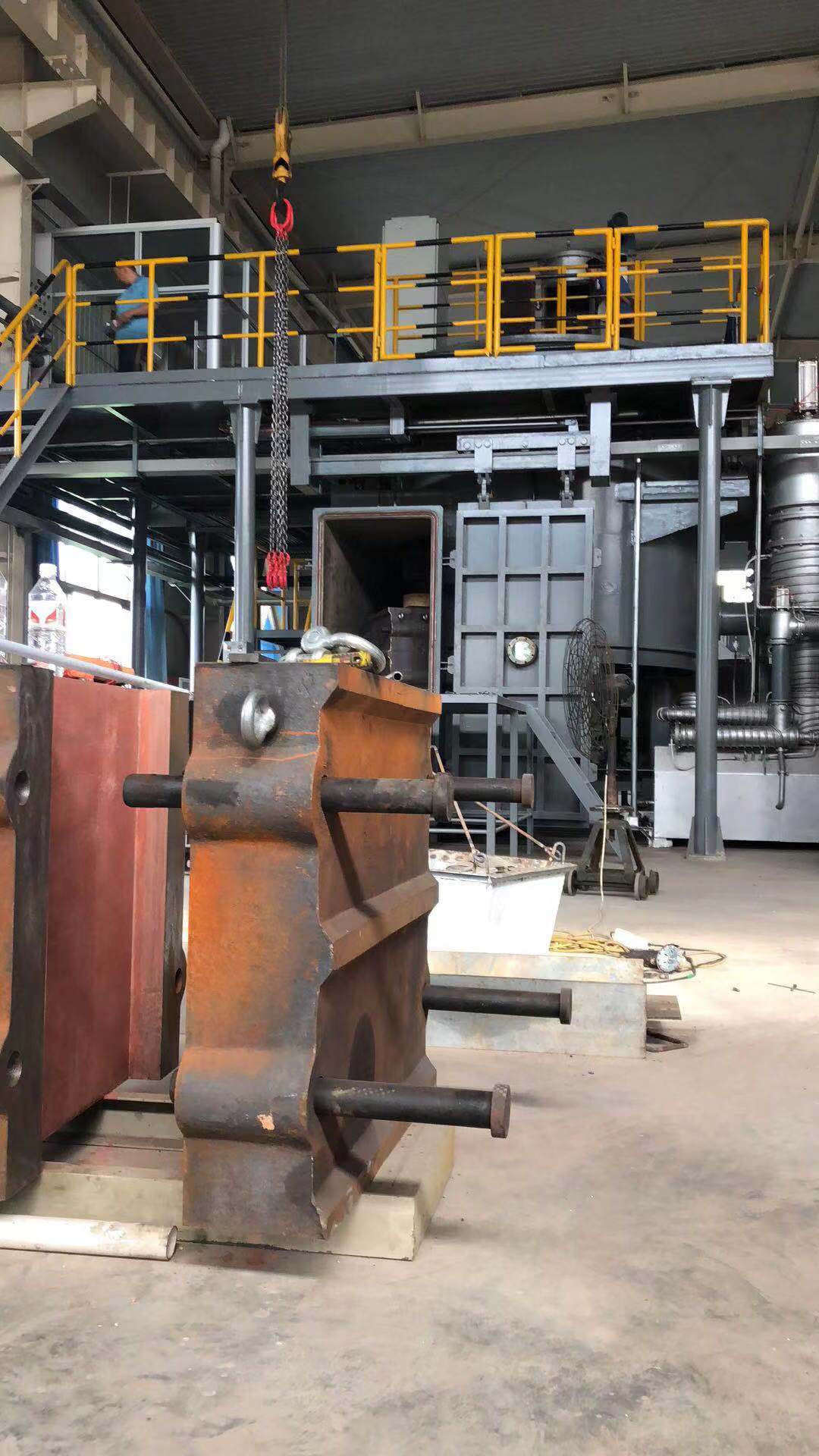

锭模数量：1-3个

 锭模最大高度：≤1600 mm-（用户决定）

 浇铸系统：

真空系统配置：

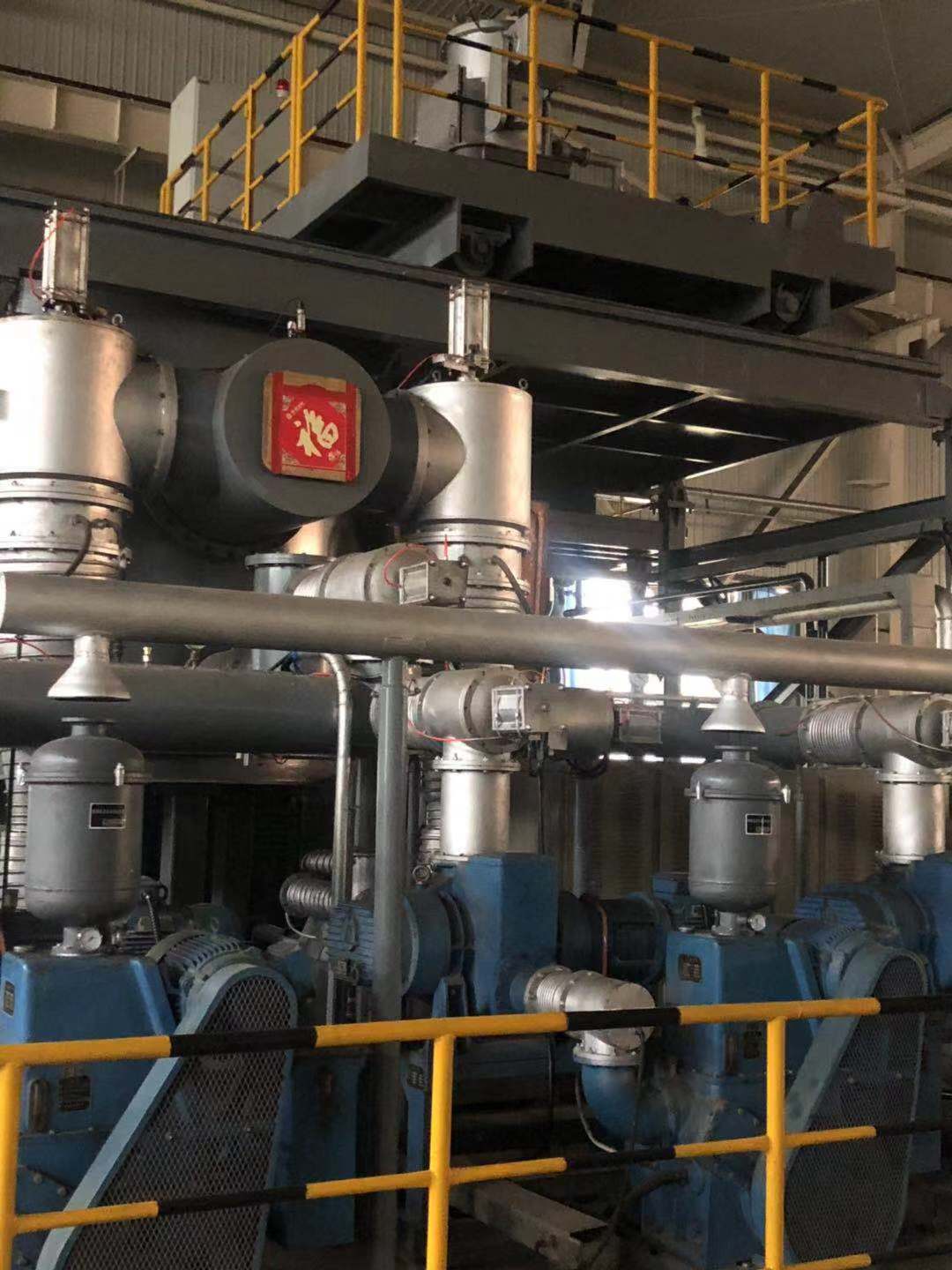

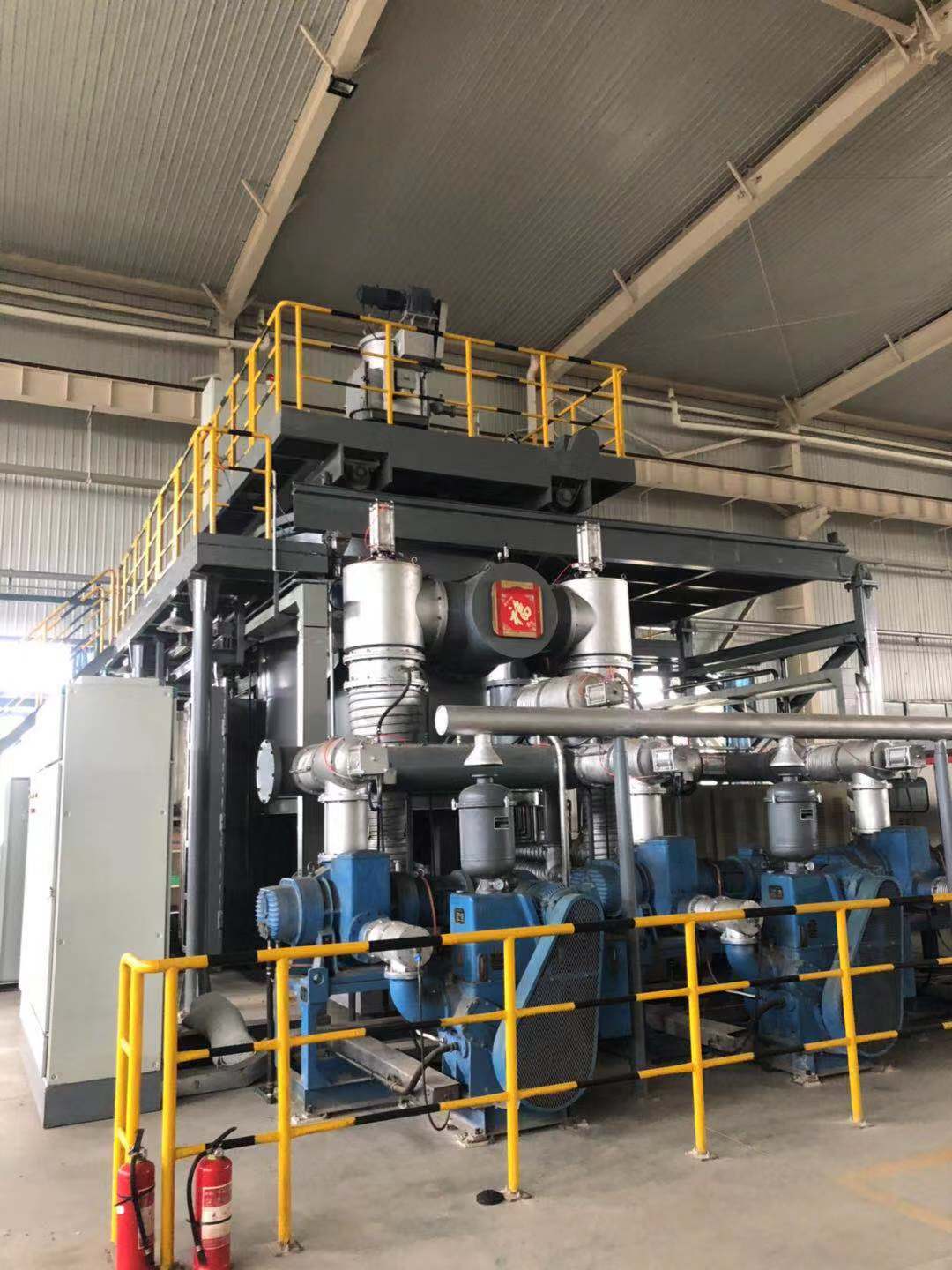

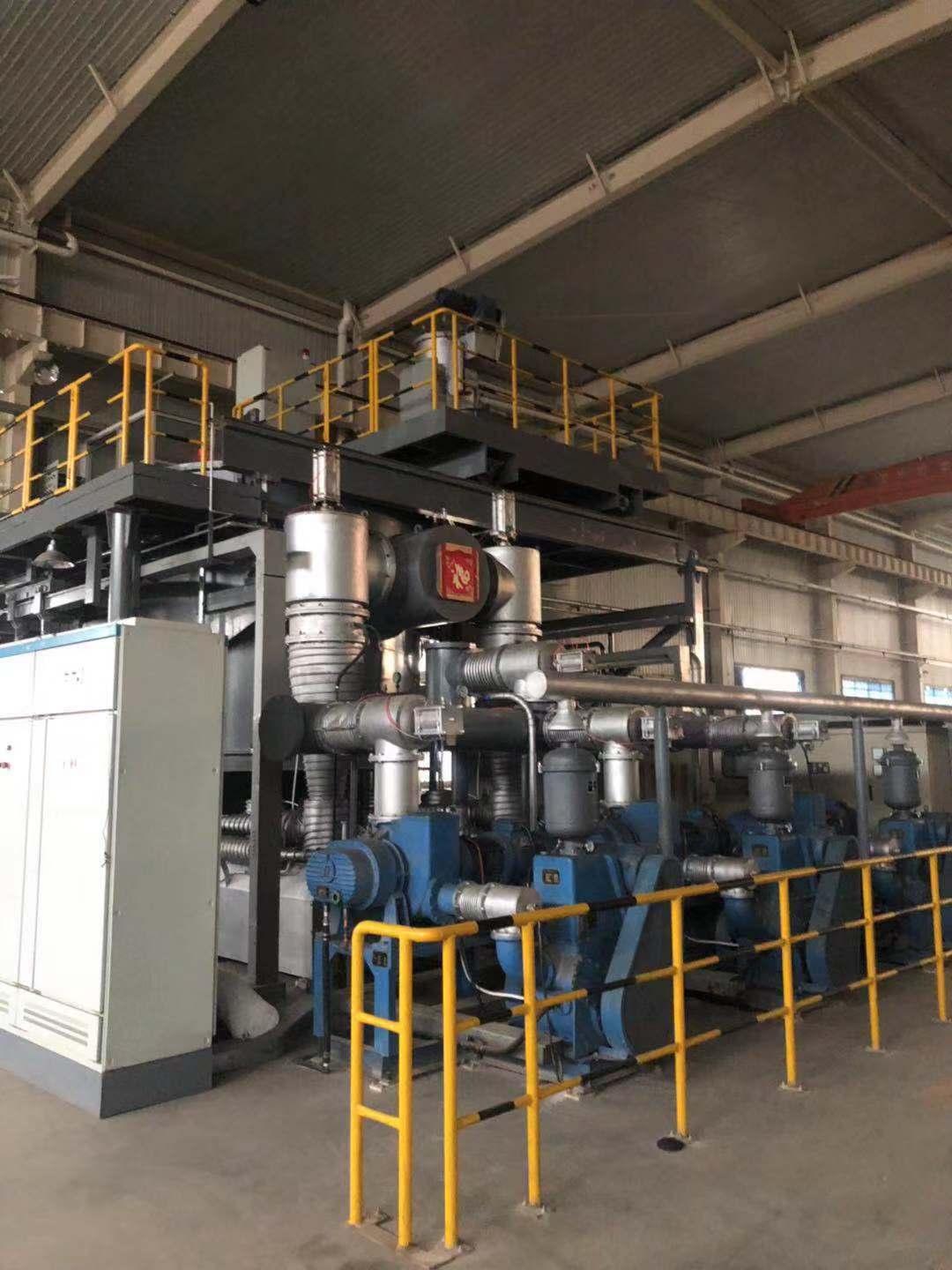

熔炼室真空系统配置：1台KT-1000油扩散泵+ZJP-2500罗茨泵两台+ZJP-1200罗茨泵两台,+H-150滑阀泵4台 防尘过滤网、防尘过滤冷阱、防尘过滤罐，气动放气阀、气动充气阀、气动真空挡板阀、真空管路、不锈钢波纹管及橡胶密封圈。

辅助真空泵：2X-70机械泵 1台，扩散泵冷却用

2． 中频电源参数

中频电源输出最大功率：500KW

中频电源频率/电压：     1000Hz

外部输入（接线）电压/频率：3相10KVA±5%,50Hz

3． 供电要求：

低压配电：3相/接地/中性

电源电压：380V   AC±5%,50Hz

所需功率（变压器容量）：800KVA

控制电压 （内部产生）：220V DC

4 冷却水参数

冷却水循环量    80m³/h

   最高进水温度    5℃-35℃；

   出水温度        <55℃.

   进水压力        0.25—0.35MPa;
