一、概述

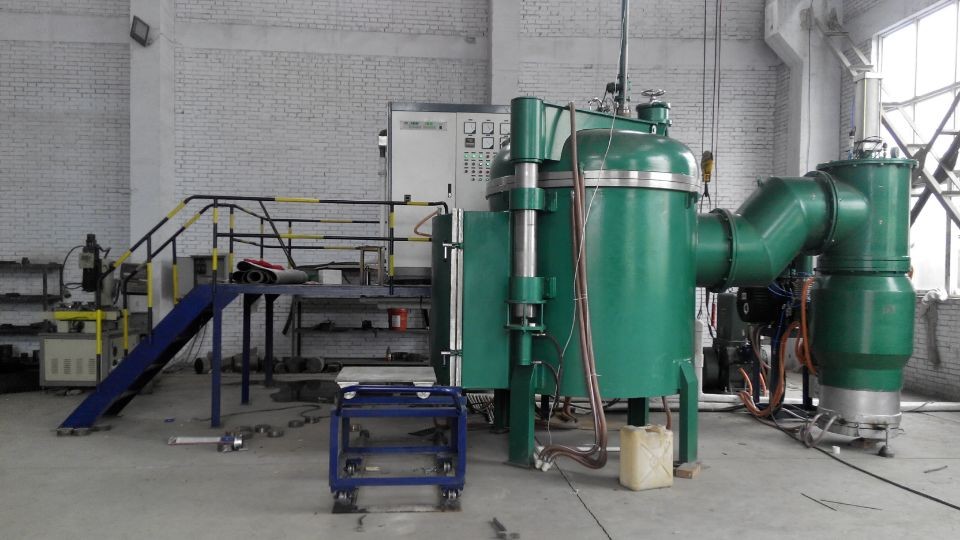

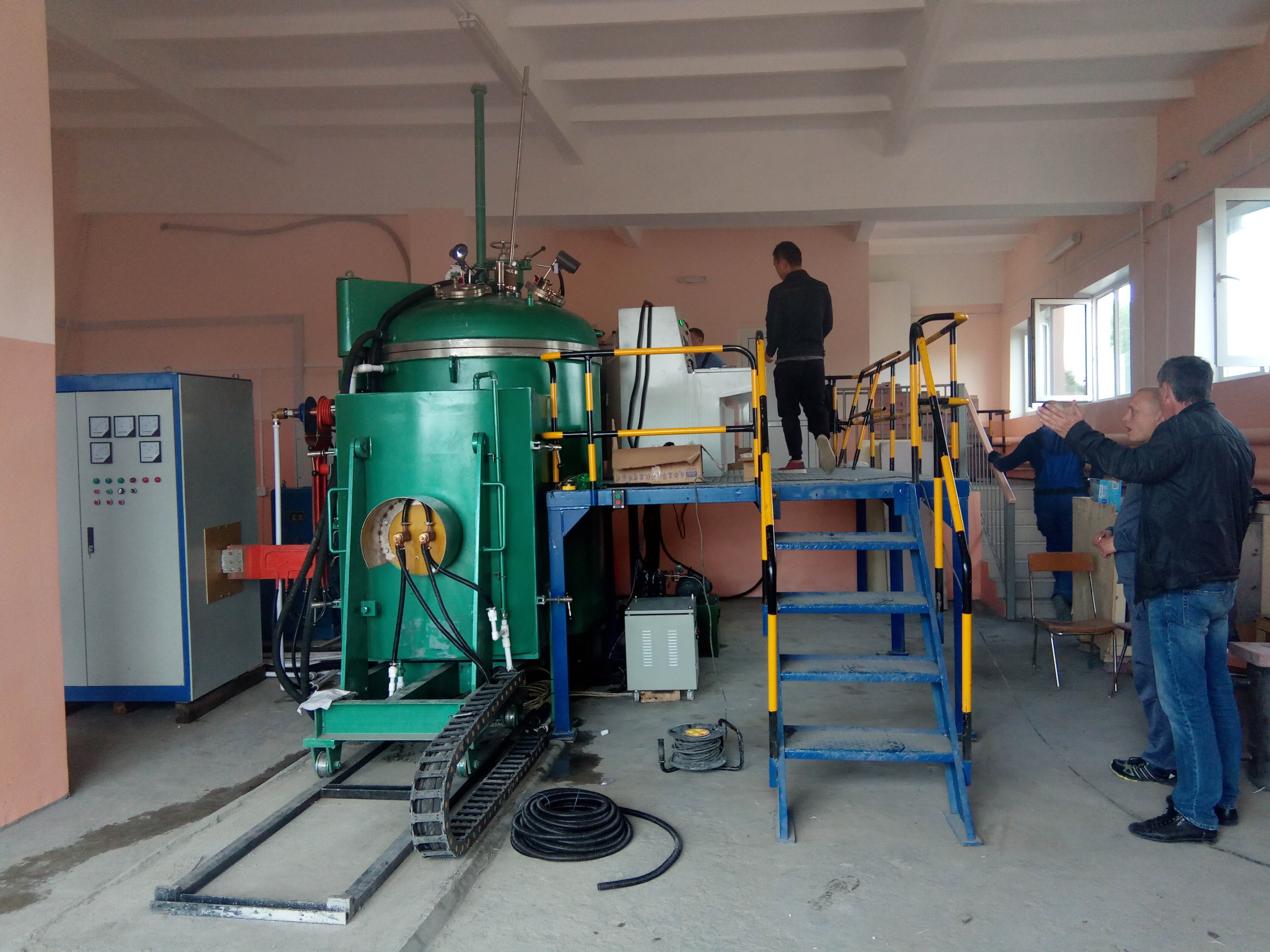

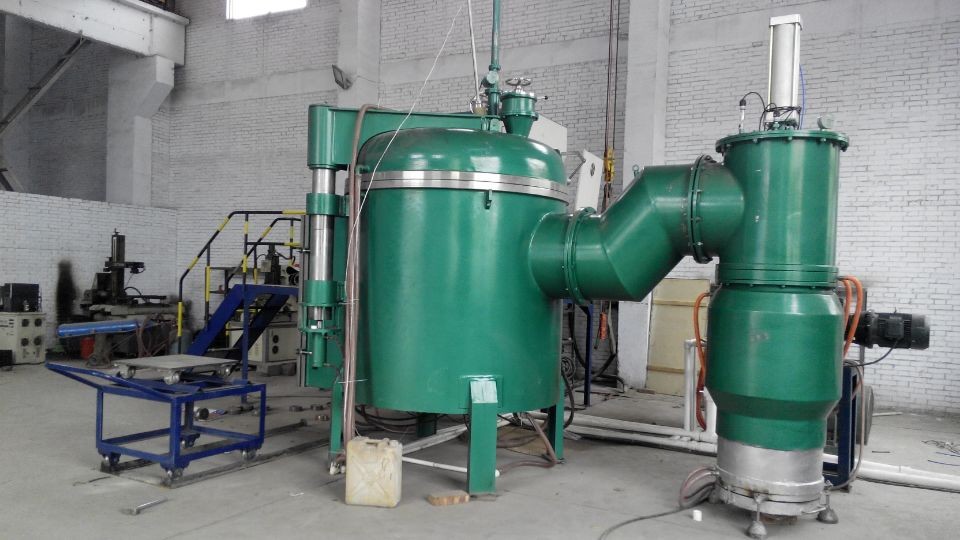

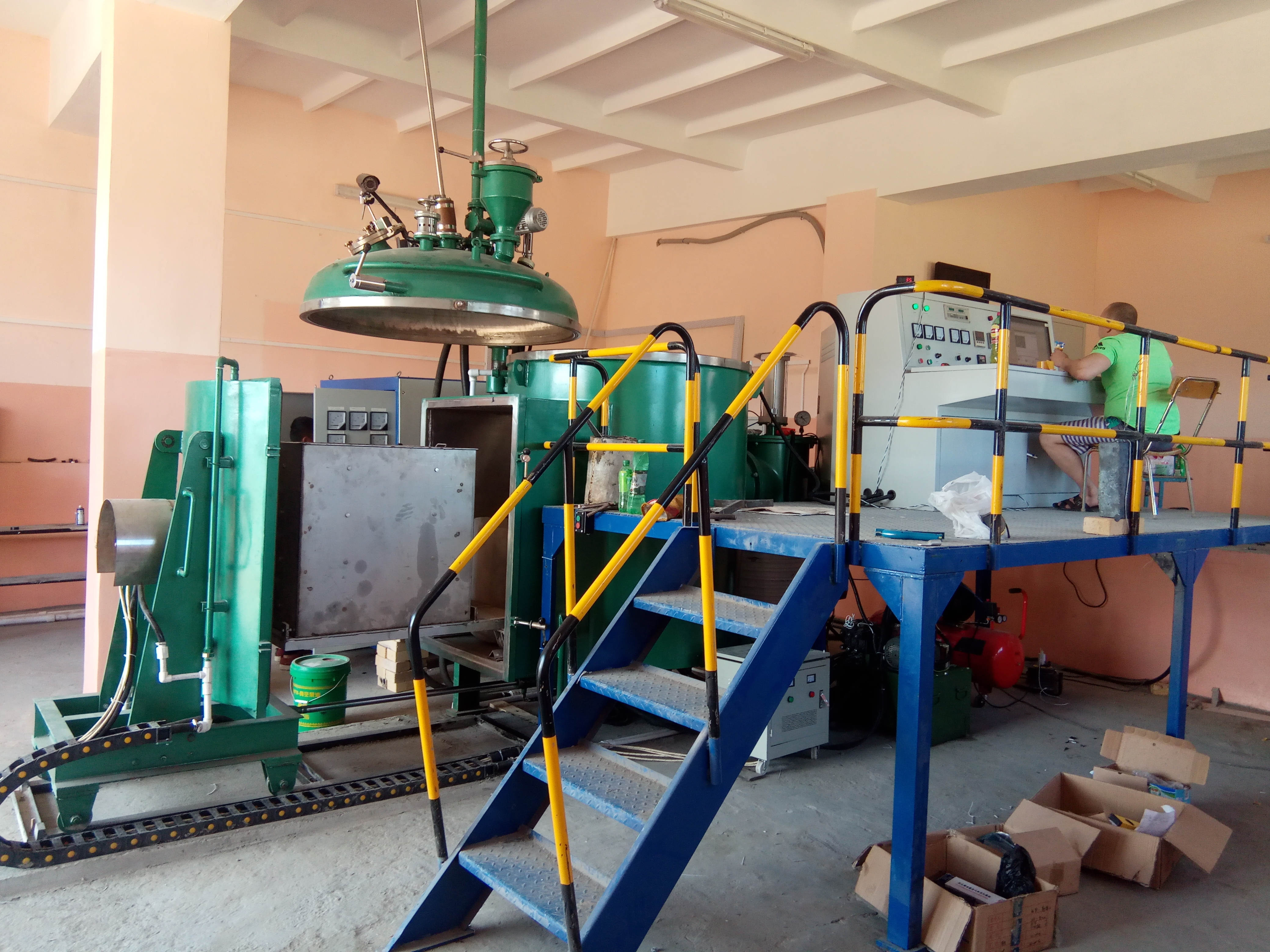

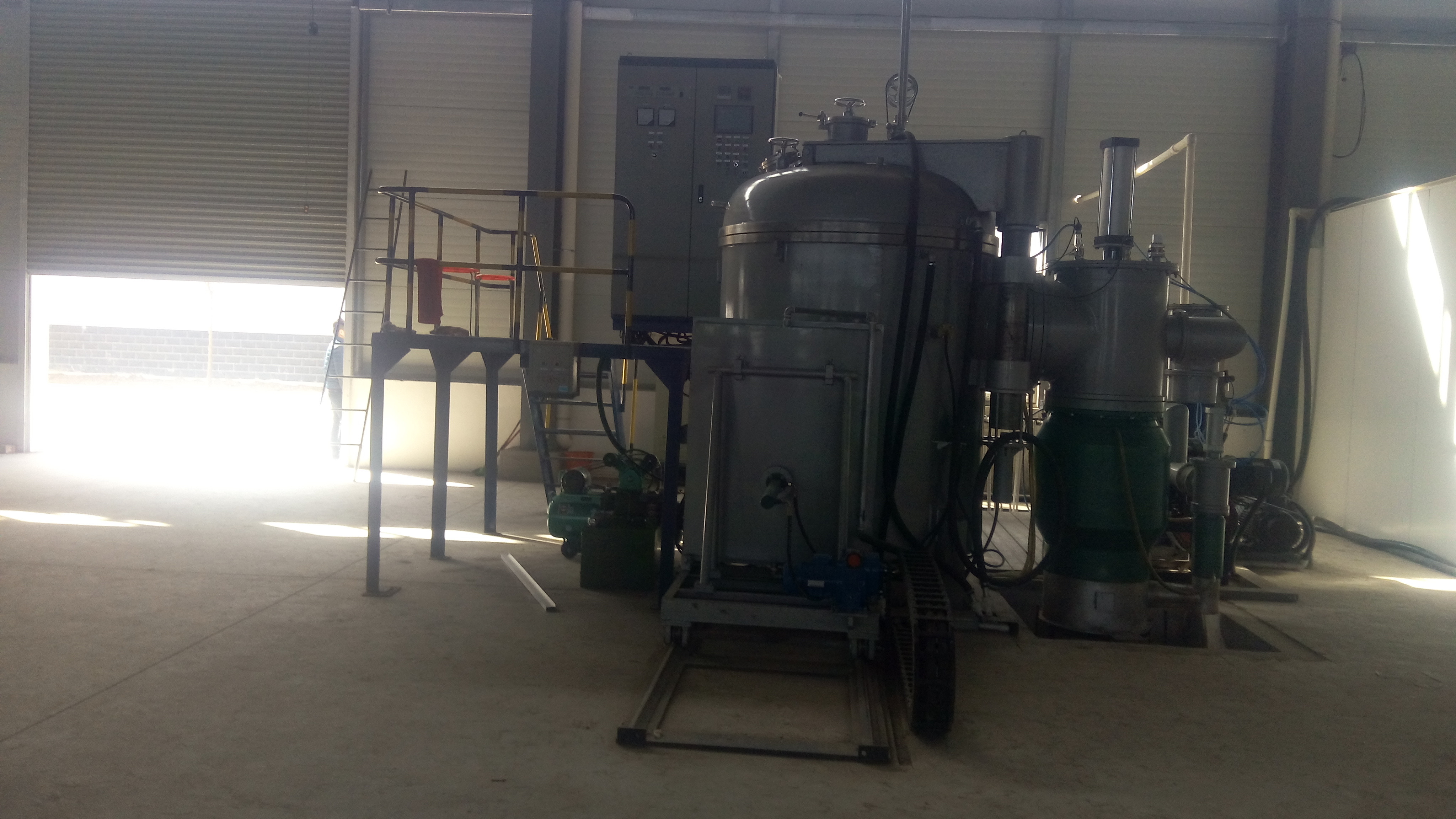

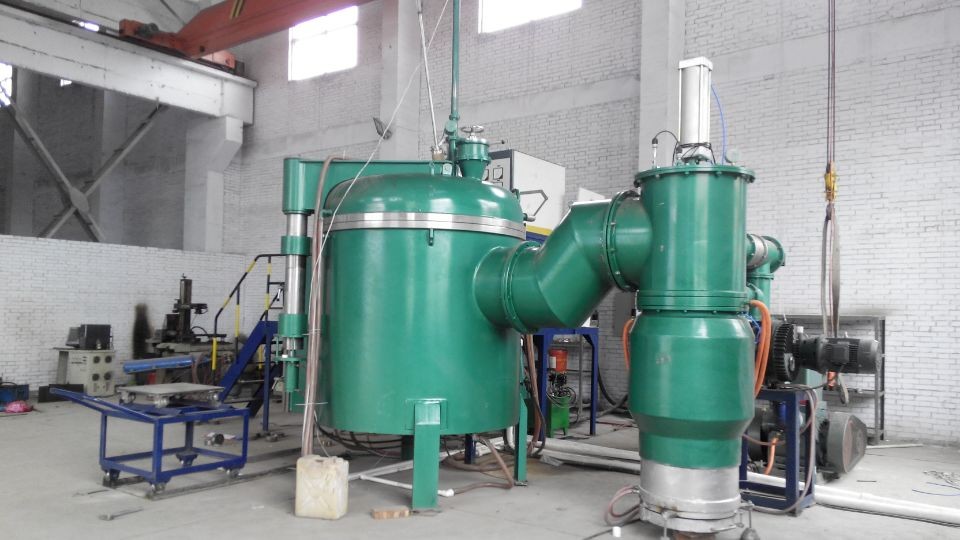

ZG-0.1L周期式真空感应熔炼铸造炉是熔炼坩埚封闭在真空室中，利用电磁感应产生的涡流热做热源（电能转换成热能）。在真空状态下进行金属的冶炼并浇铸，从而得到高质量材料的熔炼设备。可用于钢、铁、铜、铝、锌、镁、镍基、钴基、稀土金属等金属的熔炼。

真空感应熔炼炉温度取决于坩埚材质，本电炉适用石墨坩埚、氧化镁坩埚、氧化铝坩埚、氧化锆坩埚和金属坩埚，最高可以达到2300℃.

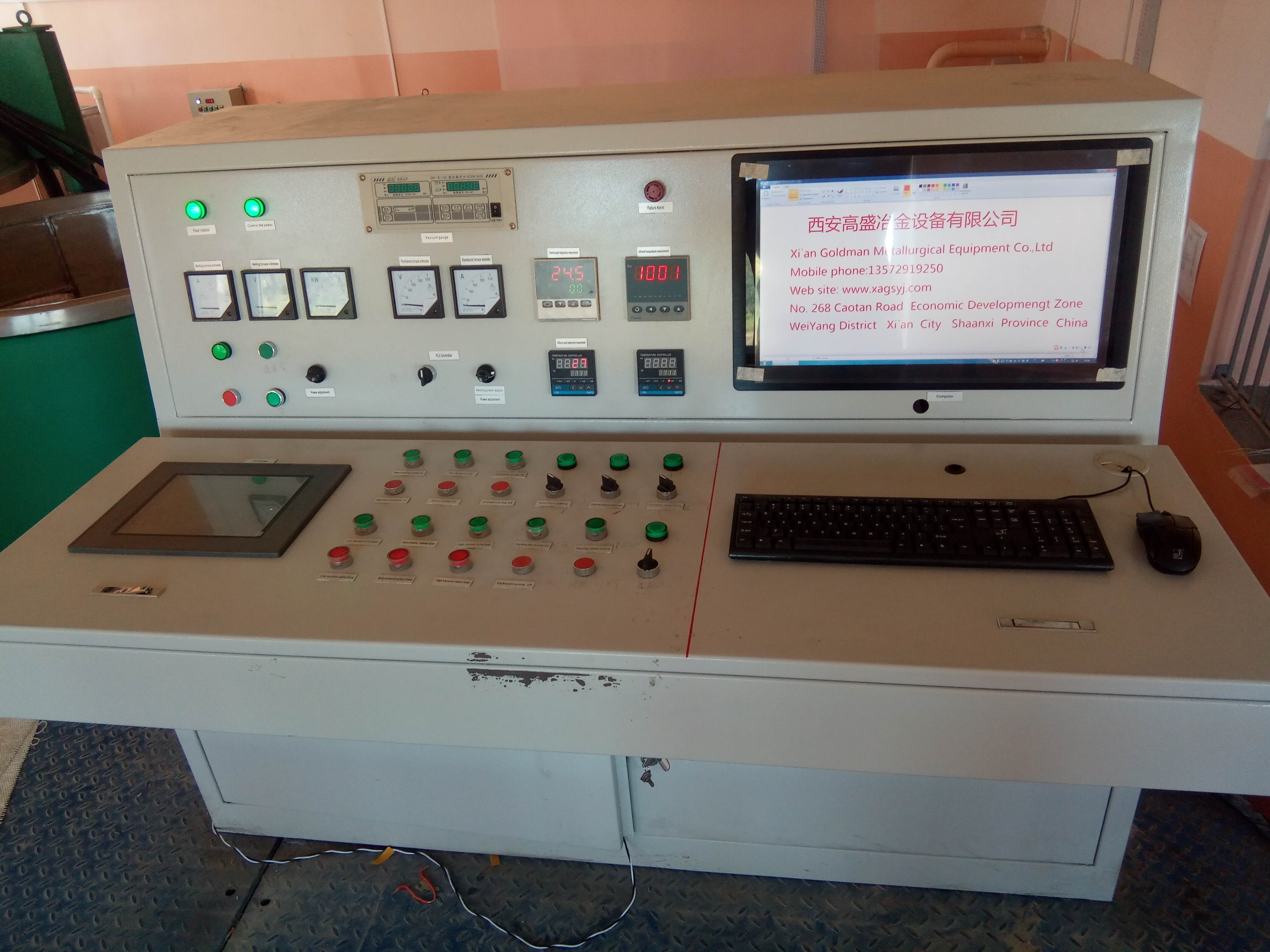

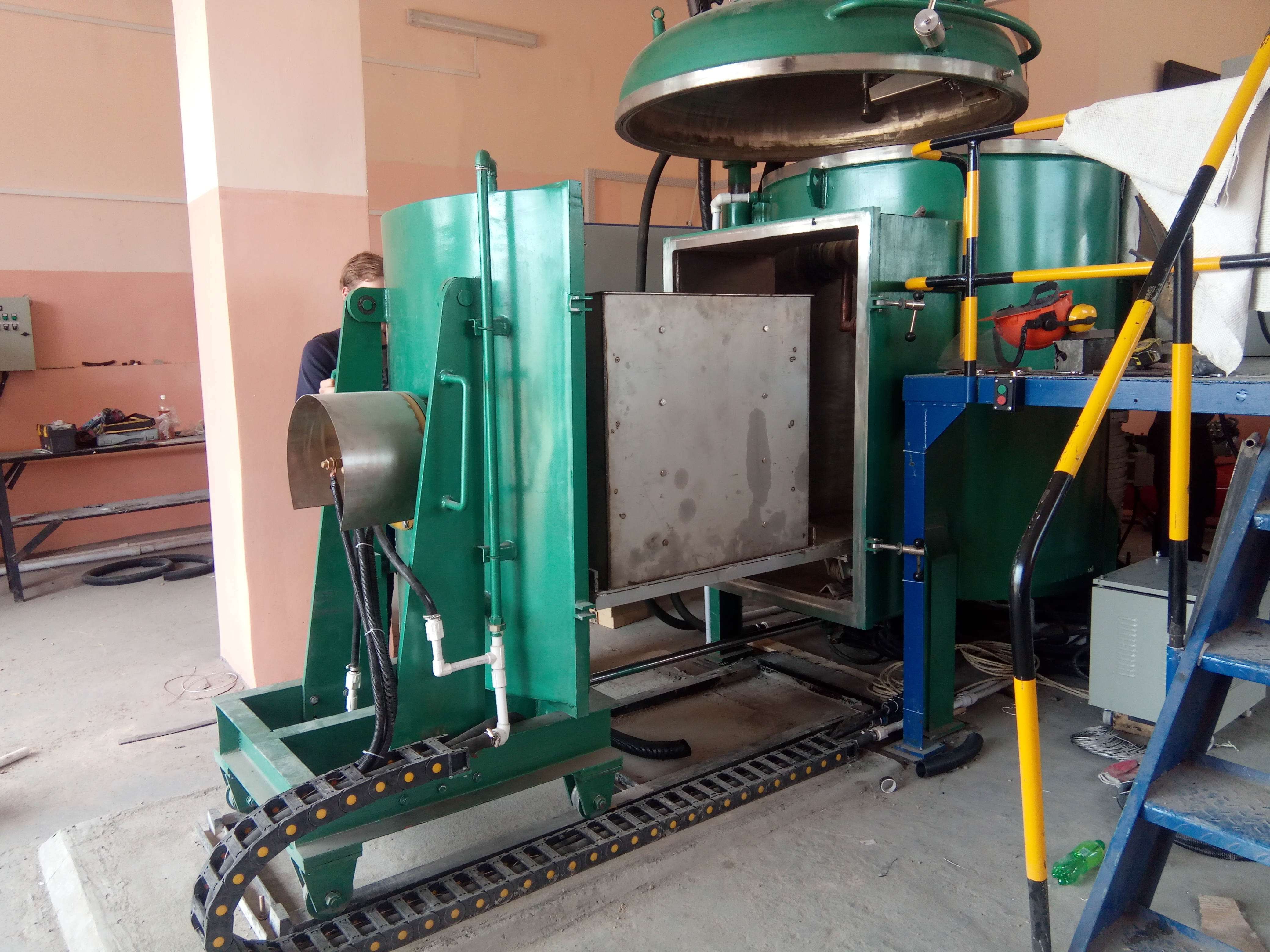

 整套设备用于镁锂合金的真空熔炼。由炉盖、炉体、炉门、合金加料装置、测温装置、 手动搅拌装置、中频电源、进电铜轴、液压倾炉浇铸装置、模壳加热炉、离心铸造机、真空机组、真空测量、电气控制系统、闭式冷却塔、分/集水器等构成。

二、  技术参数

1、熔炼炉技术参数：

额定容量：100kg

电炉型号：ZG-0.1L

线圈尺寸：内径385mm     高度515mm

线圈材质：T2铜

熔化速度：30-40分钟/炉 （热炉）

熔炼环境：真空或气氛保护状态。

炉体直径：1600mm

最高工作温度：1750℃

熔炼工作温度：1650℃

坩埚材质：适用石墨坩埚+无镍不锈钢

石墨坩埚尺寸：外径 265 mm     内径215mm      外高 470 mm 内高440mm

无镍不锈钢坩埚尺寸：外径 210 mm     内径200mm      外高 470 mm 内高467mm

极限作真空度：≤6.67X10^-3Pa （空炉、冷态、未通水）

工作作真空度：≤6.67X10^-2Pa

漏气率：≦4Pa/h

中频电源型号：KGPS-200

电源额定功率：200KW

电源频率：2500Hz

温度测量方式：  热电偶测温, 温度测量范围：200-1600℃

                 红外线测温仪  用户自备  预留测温窗口

热电偶类型：W/Re526

测温杆升降机构：电动驱动

浇铸倾斜角度：-10-100°

浇注方式：液控倾翻坩埚

模具材质： 蜡模模壳

模具数量：1

模具尺寸：长550mm   宽550mm  高55 0mm

设备布局尺寸：L:5500mm  X  W:4800mm  X  H:4500mm

3.真空系统配置：

熔炼真空机组：KT-600油扩散泵1台, ZJP-600罗茨泵1台， H-150机械泵1台.

真空阀门：气动真空挡板阀门.

阀门动力：压缩空气  ≥0.6MPa

真空管道：钢真空管道+不锈钢波纹管

真空密封：橡胶

真空测量计：真空压力表+复合真空计 ZJ-27 电离规管  ZJ-52T电阻规管

充气阀：手动

充气压力≤0.1MPa

放气阀：手动

安全阀门：隔膜阀

4、电力要求：

低压配电：3相/接地/中性

电源电压：380 V  AC±5%,50Hz

设备总功率：120KW

5、 冷却水参数

冷却水：软水

喷淋水  自来水

冷却水量：      25m³/h （循环量）

最高进水温度    5℃-35℃；

出水温度       <55℃.

进水压力       0.15—0.25MPa

6、充气系统：

气体类型：氮气或者氩气

纯度：≥ 99.9%

炉内正压≤0.1MPa

充入炉体内压力操作人员进行调节

控制方式:手动控制方式
