设备简述:
ZY-1211模具多弧离子镀膜机是我司自主研发的超硬膜离子镀膜机，采用独有的新型过滤弧源镀膜技术、电子枪辅助镀膜技术使电弧在整个靶材表面做快速的移动，增强了靶材的离化率，使得靶材表面被均匀刻蚀，涂层表面光滑致密的同时优化了涂层结合力，确保了涂层厚度及涂层的均匀性。同时，新技术的应用提高了镀膜效率，节约了能源和运行成本。
ZY-1211采用智能触摸屏全自动控制系统，提高了工艺稳定性，同时配备全新的PLC控制系统，编程、工艺设定、数据采集，记录等各项功能，自己开发的专用镀膜软件，操作简单方便。同时, 本机采用先进的工艺流程控制，性能优良，运行稳定，可在金属表面镀制高质量，致密度高，结合力好，硬度高、耐磨性能好的保护膜层，例如TiN，CrN，AITiN，TiCN , AlCrN ,TiSiN , TiAlCN , TiAICrN等，起到提高工具表面硬度，耐磨度，抗腐蚀能力的作用，可大幅度提高工具的使用寿命，被广泛运用于精密模具业（冲压模具、剪切模具、标准件模具、成型模具等）、工具行业（钻头、刀粒、铣刀、拉刀、丝锥和齿轮刀具等），汽车工业（活塞、活塞环、合金轮毂等）。
设备特点：
1. 真空室的真空密封和室内运动部件的设计和用材充分考虑可承受高温,可镀制超硬涂层。
2. 所镀膜层具有更高的膜基结合强度,更光滑的涂层表面和更好的韧性，以及更均匀的涂层厚度分布。
3. 采用全自动控制系统，极大地提高了工艺稳定性。
4. 大炉腔设计，真空室尺寸φ1200×H1100，并且配备可移出式下转架，操作便捷，实现快速的炉次切换，保证了超高的生产效率。
技术参数表格：
|
炉体尺寸 |
φ1200*H1100 |
有效空间 |
φ850*H700 |
|
工件最大直径*数量 |
φ150*12个 |
抽气时间 |
大气到6X10-3 <15分钟 |
|
工作电压/频率 |
380V/50Hz |
实际功率 |
70KW |
|
应用技术 |
HCD+ARC |
靶材数量 |
12个 |
|
极限压力 |
5.0*10-4Pa |
漏率 |
<10-3Pa.L/s |
|
标准涂层 |
TiN、CrN、TiCN、AlTiN等 |
其它复合涂层 |
TiAlCrN、TiSiN、TiCrN、DLC等 |
|
工件转架结构 |
下转架结构 |
真空室结构 |
立式单开门 |
|
电源类型 |
弧电源、脉冲偏压电源、电子枪电源 |
真空系统 |
分子泵、罗茨泵、直联泵 |
|
生产周期 |
3-6小时/炉 |
外围尺寸 |
L4200*W2900*H2600mm |
|
产量/炉 |
铣刀φ10*70 900 |
配套条件 |
循环水压力：2-3KG/CM3 |
|
刀粒φ18*6 6600 |
水量：10T/H |
||
|
滚刀φ80*80 68 |
压缩空气：4-6 KG/CM3 |
||
|
模具 500KG |
|
||
|
控制方式 |
PLC+触摸屏 组态软件 |
工作气体 |
Ar、N2、O2、C2H2等 |
|
工业PC+PLC+触摸屏 |
|||
|
自己开发的镀膜专用软件 |
|||
|
适用范围 |
适用于注塑、五金、压铸、冲压、成型等模具，各类零件、配件及切削刀具、刀粒等 |
||
|
备注 |
真空室尺寸，外围尺寸，设备外观等可按客户产品或及特殊工艺要求订做
|
||
如何购买：（定制产品，不支持直接下单，欢迎售前咨询哦！）

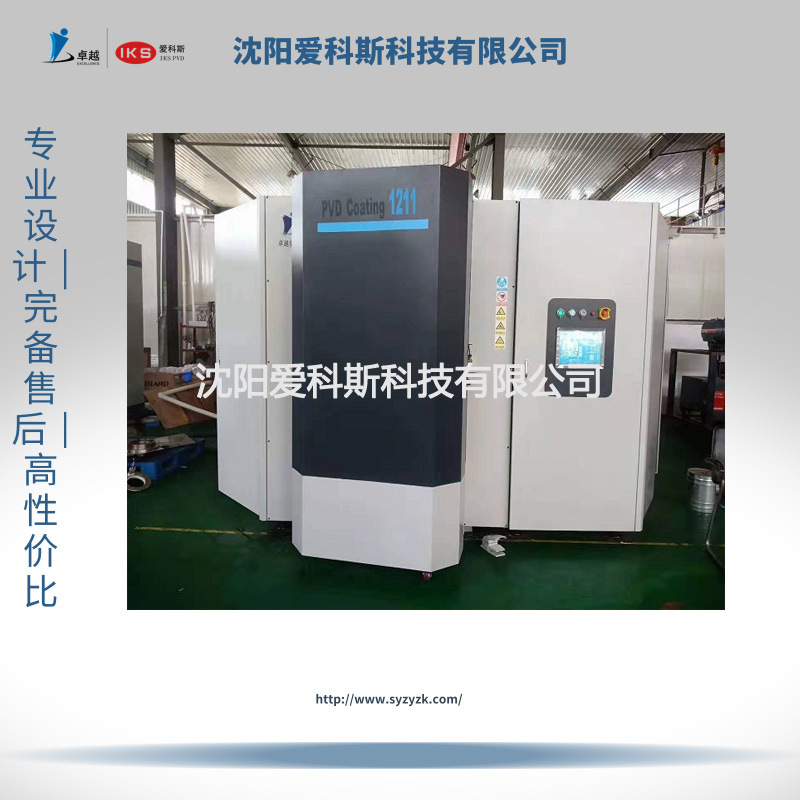

设备照片：
设备应用：
自主研发，设计，生产，制造，完备的售后服
务，请放心购买！
配件选用上，我们精挑细选，帮你选择国内外知名品牌！
镀膜机生产制造工厂，厂家直销，一手价
格！！！
沈阳爱科斯科技有限公司供应：工具镀膜机，装
饰镀膜机，光学镀膜机，镀膜生产线。
如果您在PVD真空镀膜机的选型过程中有任何疑
问，不要犹豫，欢迎随时联系我们的客服，沈阳
爱科斯科技全体员工竭诚为您服务！
沈阳爱科斯科技有限公司欢迎新老客户预约访
厂，洽谈业务，合作共赢！
总部（工厂）：沈阳市沈北新区
分公司（工厂）：江苏徐州
办事处（办公室）：东莞长安镇
如需提供上门的技术支持，请联系客服，我们会安排离您最近的售后人员，尽快到达您的公司。
