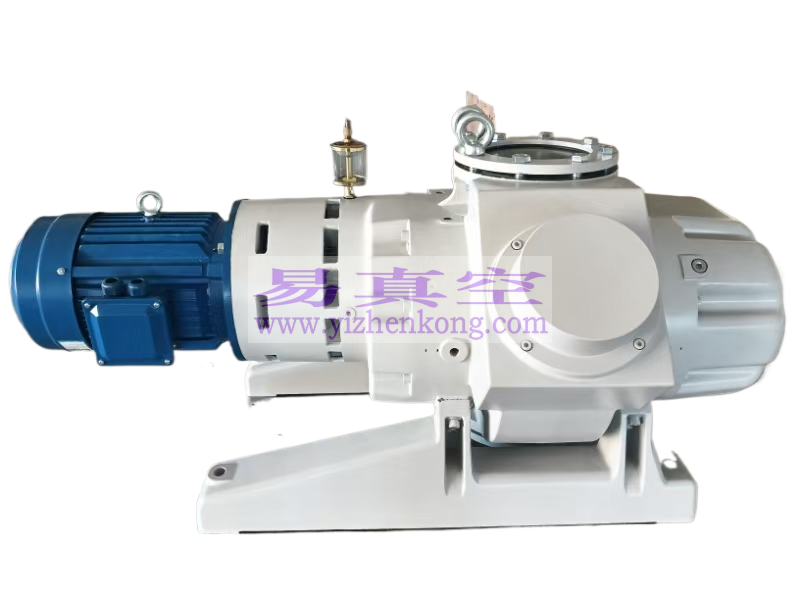

静宜罗茨真空泵。
替代德国进口罗茨真空泵JYP真空泵，咨询VX：evacuum
价格为参考价格，具体价格请微信咨询。
简单介绍：
JYP-罗茨真空泵抽气量153 -2000 m3/h极限压力0.05 Pa 极限全压Max0.5Pa。压差 8000Pa,进出口径最大70mm。零流量压缩率≧35噪声63dB (A),油耗1.5L电机功率1.1kW电机同步转速r/min 3000冷却方式,自然风冷,重量90kg,推荐背泵。
详细介绍：
基本原理
JYP系列罗茨泵的抽运是通过泵腔内两个反向旋转的“8”型转子来实现的。与1:1的传动比，两个转子不断地密封自己对方和腔室。活动部件之间的间隙足够窄，可以在可见流和分子流中对排气侧和进气侧进行密封，从而达到泵送腔内气体的目的。

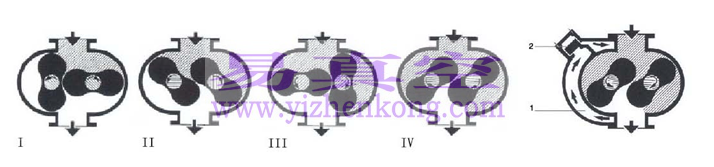

当转子位于腔室的1和2位置时，进气口的体积增大。当转子在腔室中位于3时，部分风量将从进风口被阻挡。当转子位于4时，这个体积将打开以排气。当转子进一步转动时，空气将通过出风口排出。转子每旋转一次，将旋转两圈以上。
罗茨泵进口侧和出口侧的压差是有限的。JYP系列罗茨泵采用旁通阀。当压差值达到一定数值时，旁通阀自动开启。部分风量从出口侧通过旁通阀和反向通道反向流向进口侧，大大降低了罗茨泵和前级泵在高压差工况下的运行负荷。同时，由于旁通阀开启时具有卸载功能，使JRP系列真空泵与前级泵同时启动，避免了前级泵过载。
|
项目 |
单位 |
JYP-150 |
JYP-250 |
JYP-500 |
JYP-1000 |
JYP-2000 |
|
抽气速率 |
m3/h |
153 |
253 |
505 |
1000 |
2050 |
|
极限分压强 |
Pa |
0.05 |
||||
|
极限全压强 |
Pa |
0.5 |
||||
|
最大允许压差 |
Pa |
8000 |
||||
|
进出气口通径 |
mm |
70 |
70 |
70 |
100 |
150 |
|
零流量最大压缩比 |
≧35 |
≧35 |
≧40 |
≧40 |
≧50 |
|
|
噪音 |
dB (A) |
63 |
63 |
63 |
68 |
75 |
|
用油量 |
L |
1.5 |
1.5 |
3 |
5 |
7 |
|
电机功率 |
kW |
1.1 |
1.1 |
2.2 |
4 |
7.5 |
|
电机同步转速 |
r/min |
3000 |
||||
|
冷却方式 |
natural air cooling |
|||||
|
重量 |
kg |
90 |
100 |
155 |
233 |
465 |
|
推荐前级泵型号 |
RV-63, 2X-8 |
RV-100, 2X-15 |
RV-160, 2X-30 |
RV-302, 2X-70 |
RV-630, two sets of 2X-70 |
|
注：上表所表示的极限压力，抽气速率是在工厂的调试条件下获得，选用不同的前级真空泵时，参数会随之变化。
|

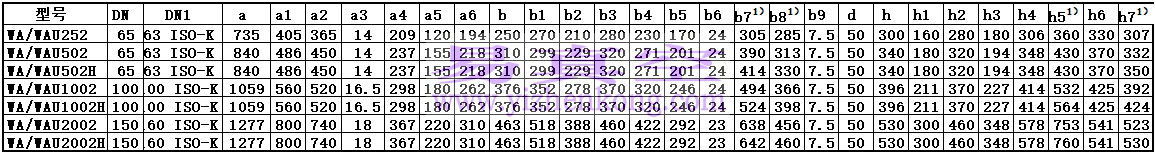

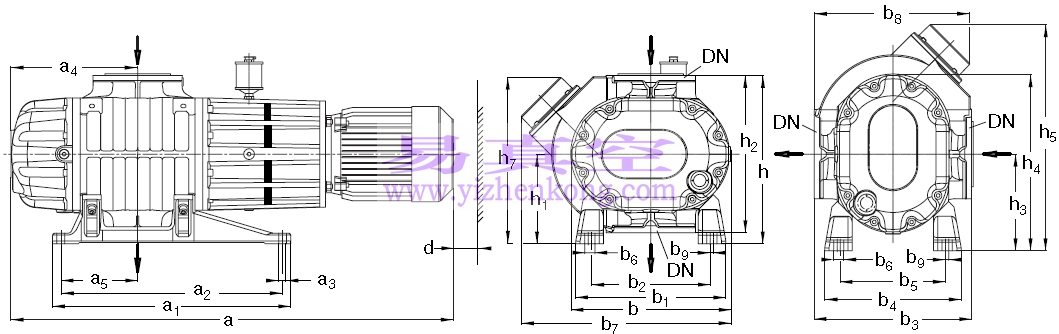

外形尺寸 |
A |
A1 |
A2 |
H1 |
H4 |
L |
L1 |
L2 |
F |
F2 |
H3 |
H2 |
I |
d |
S |
D |
N |
|
JYP-150 |
570 |
300 |
290 |
285 |
348 |
355 |
240 |
194 |
165 |
180 |
5 |
168 |
37 |
70 |
M12 |
160 |
130 |
|
外形尺寸 |
A |
A1 |
A2 |
H1 |
H4 |
L |
L1 |
L2 |
F |
F2 |
H3 |
H2 |
I |
d |
S |
D |
N |
|
JYP-250 |
740 |
325 |
280 |
285 |
330 |
420 |
240 |
185 |
209 |
180 |
5 |
160 |
37 |
70 |
M12 |
160 |
130 |
|
外形尺寸 |
A |
A1 |
A2 |
H1 |
H4 |
L |
L1 |
L2 |
F |
F2 |
H3 |
H2 |
I |
d |
S |
D |
N |
|
JYP-500 |
845 |
395 |
316 |
350 |
446 |
370 |
237 |
218 |
236 |
238 |
35 |
207 |
106 |
70 |
M12 |
160 |
130 |
|
外形尺寸 |
A |
A1 |
A2 |
H1 |
H4 |
L |
L1 |
L2 |
F |
F2 |
H3 |
H2 |
I |
d |
S |
D |
N |
|
JYP-1000 |
1080 |
485 |
370 |
419 |
553 |
510 |
290 |
240 |
301 |
302 |
49 |
252 |
129 |
100 |
M16 |
210 |
170 |
|
外形尺寸 |
A |
A1 |
A2 |
H1 |
H4 |
L |
L1 |
L2 |
F |
F2 |
H3 |
H2 |
I |
d |
S |
D |
N |
|
JYP-2000 |
1276 |
642 |
486 |
530 |
760 |
740 |
388 |
292 |
370 |
410 |
44 |
351 |
154 |
150 |
M16 |
265 |
225 |
优势特点：
1.转子之间、转子与泵腔之间均为零摩擦，因此不需要润滑油。因此，我们的泵可以避免对真空系统的油污染。
2.结构紧凑，水平或垂直安装方便。
3.动平衡好，运行平稳，振动小，噪音低。
4.能泵出不凝气体。
5.快速启动，可在短时间内达到最大压力。
6.功率小，运行维护成本低。
7.罗茨泵上的旁通阀具有自动过载保护作用，运行安全可靠。
应用范围
1.真空干燥和浸渍
2.真空脱气
3.真空预排气
4.真空排气
5.适用于化工、医药、食品饮料、轻工、纺织等行业的真空蒸馏、真空浓缩、真空干燥等工艺
